Rodzaje linii przesyłowych i ich zastosowanie w energetyce

Linie przesyłowe odgrywają kluczową rolę w przesyle i dystrybucji energii elektrycznej. W zależności od poziomu napięcia, pełnią one różne funkcje w systemie elektroenergetycznym – od przesyłu energii na duże odległości, po dostarczanie jej bezpośrednio do odbiorców. W tym artykule zostaną omówione podstawowe rodzaje linii napięcia oraz ich zastosowanie w energetyce.

Z tego artykułu dowiesz się:

1. Co oznacza niskie, średnie i wysokie napięcie.
2. Do czego służą i gdzie występują linie niskiego napięcia.
3. Jaka jest rola linii średniego napięcia w lokalnym przesyle energii.
4. Jaki wpływ na transport energii na duże odległości mają linie wysokiego napięcia.

Co oznacza niskie, średnie i wysokie napięcie – definicje i progi napięć

W elektroenergetyce klasyfikacja napięć elektrycznych odgrywa kluczową rolę przy projektowaniu, eksploatacji i zabezpieczaniu urządzeń oraz infrastruktury. Podział napięć na niskie (nN), średnie (SN), wysokie (WN) oraz najwyższe napięcie (NN) opiera się na normach polskich i międzynarodowych, takich jak PN-EN 60038:2012 oraz IEC 60038, które definiują standardowe wartości napięć nominalnych dla sieci elektroenergetycznych.

Niskie napięcie (nN)

Niskie napięcie to napięcie o wartości do 1 kV (1000 V) dla prądu przemiennego (AC) lub do 1,5 kV dla prądu stałego (DC).

Przykład: 230/400 V

• 230 V – to napięcie fazowe (między przewodem fazowym a neutralnym, L–N),
• 400 V – to napięcie międzyfazowe (między dwoma przewodami fazowymi, L–L),
• System: trójfazowy, czteroprzewodowy (TN-C),
• Częstotliwość: 50 Hz (w Europie),
• Układ: 230/400 V, 3~ 50 Hz

Zastosowanie niskiego napięcia

Niskie napięcie jest najczęściej stosowane w:

• instalacjach domowych (oświetlenia, gniazdka)
• w małych urządzeniach elektrycznych (komputery, sprzęt RTV/AGD),
• oświetleniu publicznym i przemysłowym,
• lokalnych sieciach energetycznych niskiego napięcia.

To najpowszechniej wykorzystywany poziom napięcia.

Średnie napięcie (SN)

Średnie napięcie to napięcie w zakresie od 1 kV do 60 kV dla prądu przemiennego.

Przykład: 15/20 kV

• 15 kV – to napięcie fazowe (L–N),
• 20 kV – to napięcie międzyfazowe (L–L),
• Taki układ występuje np. w sieciach SN kablowych z izolacją XLPE,
• System: trójfazowy.

Zastosowanie średniego napięcia

Linie średniego napięcia znajdują zastosowanie głównie do:

• przesyłu energii z lokalnych stacji transformatorowych do dużych odbiorców (zakłady przemysłowe, szpitale),
• zasilania infrastruktury miejskiej,
• energetyki rozproszonej i farm fotowoltaicznych.

Jest to pośredni poziom napięcia pomiędzy niskim, a wysokim, pozwalający na efektywny przesył energii na średnie odległości.

Wysokie napięcie (WN)

Wysokie napięcie zaczyna się od wartości powyżej 60 kV i sięga nawet kilkuset tysięcy woltów.

• 110 kV – napięcie fazowe (rzeczywiste napięcie robocze między fazą a ziemią),
• 115 kV – napięcie znamionowe międzyfazowe (L–L),
• Ten zapis wskazuje na układ sieciowy o określonej klasie napięciowej, przyjmującej wartość 110 kV (często z tolerancją w górę).

Zastosowanie wysokiego napięcia

Wysokie napięcia są wykorzystywane w:

• krajowych i międzynarodowych sieciach przesyłowych,
• liniach przesyłowych na duże odległości,
• stacjach transformatorowych wysokiego napięcia.

Dzięki wysokiemu napięciu możliwy jest przesył dużej ilości energii przy minimalnych stratach.

Porównanie progów napięć – tabela

Rodzaj napięcia	Zakres napięć AC	Typowe zastosowanie
Niskie napięcie	0 – 1 kV	Domy, biura, urządzenia elektryczne
Średnie napięcie	1 – 60 kV	Zakłady przemysłowe, infrastruktura miejska
Wysokie napięcie	> 60 kV	Sieci przesyłowe, elektrownie, stacje WN

Najwyższe napięcie (NN) – powyżej 220 kV

Przykład: 400/420 kV

• 400 kV – napięcie nominalne systemu,
• 420 kV – napięcie znamionowe urządzeń (z uwzględnieniem tolerancji, np. dla izolatorów, wyłączników WN),
• Układ: trójfazowy, bez punktu neutralnego

Zastosowanie:

• Krajowe sieci przesyłowe (np. PSE – 400 kV),
• Międzynarodowe połączenia energetyczne,
• Elektrownie systemowe i duże stacje elektroenergetyczne

Linie niskiego napięcia: do czego służą i gdzie występują?

Linie niskiego napięcia to najniższy szczebel w strukturze systemu elektroenergetycznego. Odgrywają kluczową rolę w dystrybucji energii elektrycznej do końcowych odbiorców – gospodarstw domowych, firm, szkół czy instytucji publicznych. Pomimo że pracują na najniższym poziomie napięcia, ich niezawodność i jakość wykonania mają ogromne znaczenie dla funkcjonowania całego systemu.

Co to są linie niskiego napięcia?

Zgodnie z obowiązującymi normami (np. PN-EN 60038), linie niskiego napięcia (nN) to takie, w których napięcie nie przekracza 1000 V (1 kV) dla prądu przemiennego (AC) lub 1500 V dla prądu stałego (DC). Najczęściej spotykane wartości napięcia znamionowego to:

• 230 V – napięcie między przewodem fazowym a neutralnym (L–N),
• 400 V – napięcie międzyfazowe w układzie trójfazowym (L–L).

Do czego służą linie niskiego napięcia?

Głównym zadaniem linii niskiego napięcia jest rozprowadzenie energii elektrycznej z lokalnych stacji transformatorowych do odbiorców końcowych. Są one ostatnim etapem „drogi prądu” – po przejściu przez sieci przesyłowe i dystrybucyjne wyższych napięć.

Główne funkcje linii nN:

• Zasilanie budynków mieszkalnych (domy jednorodzinne, bloki),
• Dostarczanie energii do małych firm i punktów usługowych,
• Zasilanie urządzeń użyteczności publicznej (latarnie, sygnalizacja świetlna),
• Zasilanie infrastruktury technicznej (np. pompy wodne, klimatyzatory, windy).

Gdzie występują linie niskiego napięcia?

1. Na obszarach miejskich

W miastach linie niskiego napięcia są najczęściej układane pod ziemią (jako kable elektroenergetyczne). Taki sposób instalacji zapewnia:

• większe bezpieczeństwo,
• ochronę przed warunkami atmosferycznymi,
• estetykę przestrzeni publicznej.

Typowe są układy TN-S lub TN-C, a sieci zasilają osiedla mieszkaniowe, biurowce i instytucje.

2. Na terenach wiejskich i podmiejskich

Na obszarach mniej zurbanizowanych linie nN często występują jako linie napowietrzne, montowane na słupach betonowych. Choć ta forma jest tańsza i łatwiejsza w modernizacji, jest bardziej podatna na:

• uszkodzenia spowodowane wiatrem i oblodzeniem,
• zakłócenia pracy w wyniku kontaktu z roślinnością lub ptakami.

3. W obiektach przemysłowych

W zakładach produkcyjnych i halach linie niskiego napięcia zasilają:

• silniki niskiego napięcia (np. 400 V),
• linie produkcyjne,
• automatykę przemysłową i sterowanie.

Przykłady zastosowań linii niskiego napięcia

Typ odbiorcy	Typowe napięcie	Przykład instalacji
Gospodarstwo domowe	230/400 V	Oświetlenie, gniazda, płyta indukcyjna
Sklep/biuro	230/400 V	Oświetlenie, klimatyzacja, kasy fiskalne
Mała firma przemysłowa	400 V	Silniki trójfazowe, sprężarki, tokarki
Infrastruktura miejska	230 V	Latarnie uliczne, przystanki, reklamy LED

Budowa linii niskiego napięcia

Typowa linia niskiego napięcia może przyjmować formę:

• linii kablowej – układanej pod ziemią, odpornej na czynniki atmosferyczne,
• linii napowietrznej – montowanej na słupach, z przewodami gołymi lub izolowanymi,
• wewnętrznej instalacji – w budynkach, prowadzonych w kanałach, korytkach kablowych, szynoprzewodach.

Elementy składowe linii nN:

• przewody (np. typu YKY, AsXSn),
• zabezpieczenia (bezpieczniki, wyłączniki nadprądowe),
• rozdzielnice (tablice licznikowe, rozdzielnice główne i podrozdzielnice),
• słupy energetyczne i skrzynki przyłączeniowe.

Dlatego tak ważna jest regularna konserwacja, modernizacja i stosowanie właściwych przekrojów przewodów oraz zabezpieczeń. Dlatego nasza firma świadczy usługi polegające na przeprowadzaniu systematycznych przeglądów, konserwacji i modernizacji instalacji elektrycznych. Przykładem takiej realizacji jest OSMOZA.

Linie średniego napięcia: rola w lokalnym przesyle energii

Linie średniego napięcia to linie elektroenergetyczne pracujące najczęściej w zakresie 1–60 kV, choć w Polsce dominują systemy 15 kV i 20 kV. Są one elementem sieci dystrybucyjnej średniego napięcia, eksploatowanej przez operatorów systemów dystrybucyjnych (OSD), np. PGE Dystrybucja, Tauron Dystrybucja, Enea Operator czy Energa Operator.

Klasyfikacja techniczna:

• Linie napowietrzne SN – wykorzystujące przewody gołe, zawieszone na izolatorach na słupach stalowych i żelbetowych.
• Linie kablowe SN – układane pod ziemią, zwykle w technologii XLPE (przewody w izolacji polietylenowej usieciowanej).

Z punktu widzenia planowania i eksploatacji sieci, linie SN są projektowane w topologii promieniowej, pierścieniowej lub siatkowej, z możliwością rekonfiguracji.

Funkcje linii średniego napięcia w lokalnej dystrybucji energii

1. Przesył energii z GPZ do stacji transformatorowych SN/nN

Podstawową funkcją linii SN jest rozprowadzenie energii elektrycznej z głównych punktów zasilania (GPZ) do licznych stacji transformatorowych obniżających napięcie do poziomu niskiego (230/400 V). Te stacje zasilają odbiorców końcowych: gospodarstwa domowe, zakłady przemysłowe, placówki publiczne.

Uwaga: W praktyce eksploatacyjnej operatorów, linie SN często stanowią również połączenia rezerwowe między GPZ, umożliwiając elastyczne zarządzanie topologią sieci w czasie awarii lub konserwacji.

2. Integracja odnawialnych źródeł energii

Transformacja energetyczna wymaga integracji źródeł OZE (fotowoltaika, wiatr, biogazownie) z siecią dystrybucyjną. Linie SN umożliwiają przyłączenie rozproszonych źródeł wytwórczych oraz dwukierunkowy przepływ energii – zarówno do odbiorców, jak i z lokalnych źródeł do sieci nadrzędnych.

To oznacza konieczność:

• analizy przepływów mocy w trybie dynamicznym,
• stosowania urządzeń do regulacji napięcia (np. sterowane zaczepy transformatorów),
• wdrażania układów kompensacji mocy biernej.

3. Niezawodność zasilania i automatyka zabezpieczeniowa

Linie SN pracują często w konfiguracjach umożliwiających szybkie przełączenia między obwodami — z wykorzystaniem:

• rozłączników napowietrznych i kablowych z napędem silnikowym,
• łączników próżniowych i SF6,
• zdalnego sterowania SCADA.

To umożliwia automatyczne lub zdalne przełączanie zasilania w przypadku awarii, co minimalizuje czas przerw w dostawie energii.

Wybrane aspekty eksploatacyjne i projektowe

Projektowanie linii SN

Projekt linii SN musi uwzględniać:

• prognozowane obciążenia,
• odległości między GPZ a odbiorcami,
• warunki gruntowe i urbanistyczne,
• analizę rozpływu mocy i strat przesyłowych.

Coraz częściej wykorzystuje się oprogramowanie DMS (Distribution Management System) oraz symulacje dynamiczne (np. w DIgSILENT PowerFactory) do modelowania pracy sieci SN.

Monitorowanie i diagnostyka

W nowoczesnych sieciach SN stosuje się:

• analizatory jakości energii (PQ meters),
• czujniki zwarć i przepięć,
• termowizję dla linii napowietrznych,
• systemy pomiarów rozproszonych (PMU, µPMU).

Dzięki temu możliwe jest wdrożenie podejścia predictive maintenance zamiast konserwacji prewencyjnej.

Przyszłość i kierunki rozwoju, czyli cyfryzacja i automatyzacja

W ramach rozwoju koncepcji Smart Grid, linie SN są digitalizowane i integrowane z systemami:

• SCADA/ADMS (Advanced Distribution Management System),
• AMI (Advanced Metering Infrastructure),
• DSM (Demand Side Management),
• DERMS (Distributed Energy Resource Management System).

Wszystko to służy efektywnemu zarządzaniu pracą sieci, w tym lokalnej optymalizacji rozpływów i bilansowaniu mocy.

Rosnące udziały niestabilnych źródeł (PV, wiatr) oraz zmienne profile odbioru (ładowarki EV, pompy ciepła) powodują, że linie SN muszą pełnić funkcje stabilizujące:

• magazyny energii przyłączone do SN jako zasoby buforowe,
• dynamiczne obciążalności linii (Dynamic Line Rating),
• usługi systemowe świadczone lokalnie.

Klucz do transportu energii na duże odległości, czyli linie wysokiego napięcia

Linie wysokiego napięcia odgrywają fundamentalną rolę w nowoczesnych systemach elektroenergetycznych, umożliwiając przesył dużych ilości energii elektrycznej na znaczne odległości. Są nieodzownym elementem infrastruktury energetycznej, który zapewnia niezawodność dostaw energii, minimalizację strat przesyłowych oraz optymalizację kosztów dystrybucji. Linie wysokiego napięcia są najczęściej zawieszone na wysokich słupach, które służą do przesyłania energii elektrycznej z elektrowni do odbiorców (np. miast, zakładów przemysłowych) na duże odległości. Umożliwiają one transport energii na poziomie napięcia od kilkudziesięciu do kilkuset tysięcy woltów.

Dlaczego przesył energii odbywa się przy wysokim napięciu?

Podstawowym celem stosowania wysokiego napięcia w przesyle energii jest ograniczenie strat mocy.

Linie wysokiego napięcia (WN) pracują na napięciach od 110 kV do 400 kV i więcej. Służą do przesyłania energii z elektrowni (konwencjonalnych i odnawialnych) do stacji transformatorowych zlokalizowanych bliżej odbiorców końcowych. Dzięki podwyższeniu napięcia możliwe jest przesyłanie dużej mocy przy niskim natężeniu prądu, co znacząco redukuje straty energii wynikające z oporu przewodów. Podnosząc napięcie przesyłowe, możliwe jest zmniejszenie natężenia prądu przy zachowaniu tej samej mocy przesyłowej. Mniejsze natężenie oznacza mniejsze straty oraz mniejszy przekrój przewodów, co przekłada się na efektywność energetyczną i oszczędności finansowe.

Kluczowe elementy infrastruktury linii wysokiego napięcia

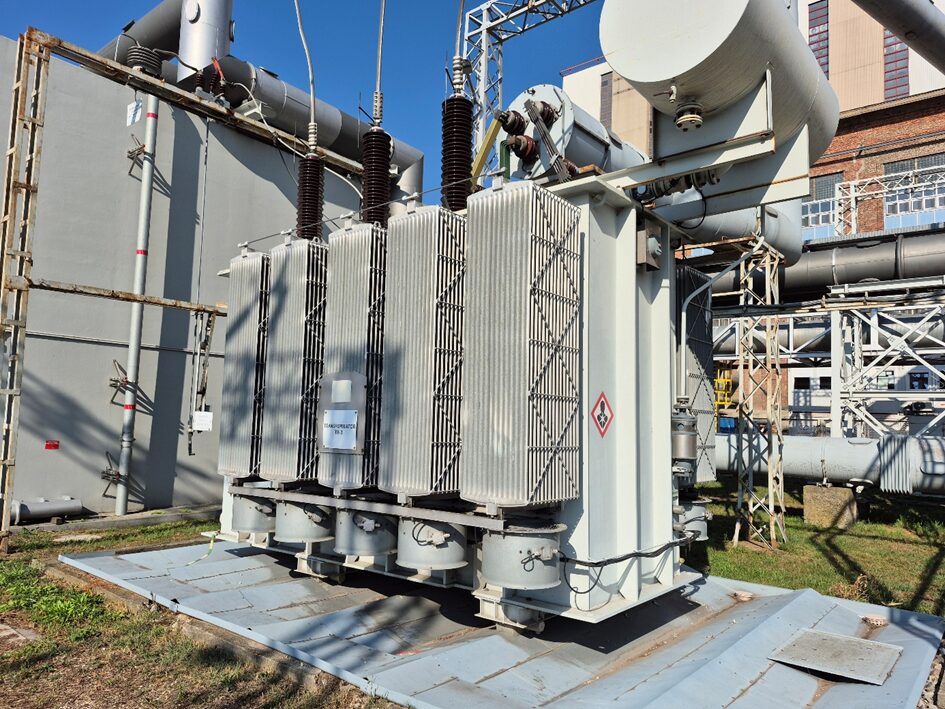

1. Transformatory energetyczne – urządzenia podnoszące napięcie do poziomu przesyłowego (np. 400 kV) i obniżające je przy odbiorze (np. do 110 kV, a dalej do 15–20 kV).

2. Przewody przesyłowe – wykonane zazwyczaj z aluminium (czasem wzmocnione rdzeniem stalowym), zawieszone na izolatorach.

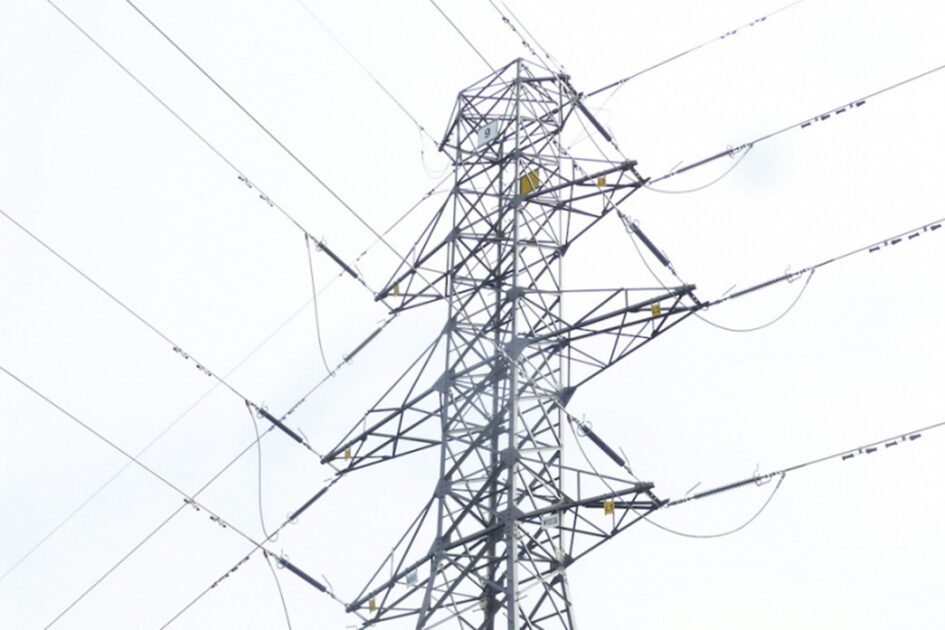

3. Słupy energetyczne (maszty przesyłowe) – konstrukcje stalowe umożliwiające utrzymanie przewodów w odpowiedniej odległości od siebie i od ziemi.
4. Stacje elektroenergetyczne – węzły sieci, w których następuje transformacja napięcia, pomiar i kontrola przepływu mocy.

Technologie przyszłości – HVDC i UHV

W odpowiedzi na rosnące zapotrzebowanie na energię oraz integrację źródeł odnawialnych, rozwijane są technologie takie jak:

• HVDC (High Voltage Direct Current) – przesył prądu stałego przy bardzo wysokim napięciu, idealny dla przesyłu energii na bardzo duże odległości i w systemach podmorskich.
• UHVAC/UHVDC – ultra wysokie napięcia (>800 kV) stosowane głównie w Chinach, pozwalające przesyłać energię na odległości ponad 2000 km przy minimalnych stratach.

Znaczenie linii wysokiego napięcia dla energetyki

Linie wysokiego napięcia:

• Umożliwiają budowę dużych elektrowni z dala od miast.
• Pozwalają łączyć systemy energetyczne różnych krajów (np. UE).
• Integracja OZE – pozwalają na przesył energii z farm wiatrowych i słonecznych, często zlokalizowanych w znacznej odległości od centrów zużycia.
• Stabilność sieci – linie HV stanowią szkielet krajowego systemu elektroenergetycznego.
• Bezpieczeństwo energetyczne – umożliwiają import i eksport energii między państwami, zwiększając elastyczność systemu.

Podsumowanie

Linie przesyłowe w energetyce dzielą się na niskiego, średniego i wysokiego napięcia, a każdy z tych rodzajów pełni odmienną rolę w systemie elektroenergetycznym. Linie niskiego napięcia dostarczają energię bezpośrednio do odbiorców końcowych i stosowane są głównie w zabudowie miejskiej oraz wiejskiej. Średnie napięcie odpowiada za przesył energii między głównymi punktami zasilania a stacjami transformatorowymi, wspiera integrację lokalnych źródeł energii i umożliwia większą elastyczność sieci dzięki automatyzacji i systemom monitoringu.

Z kolei linie wysokiego napięcia pozwalają na transport dużych ilości energii na znaczne odległości przy minimalizacji strat, stanowiąc fundament krajowych i międzynarodowych systemów energetycznych. Rozwój technologii, takich jak HVDC, ultra-wysokie napięcia czy inteligentne sieci (Smart Grid), dodatkowo zwiększa efektywność, bezpieczeństwo i niezawodność całego systemu przesyłowego.
